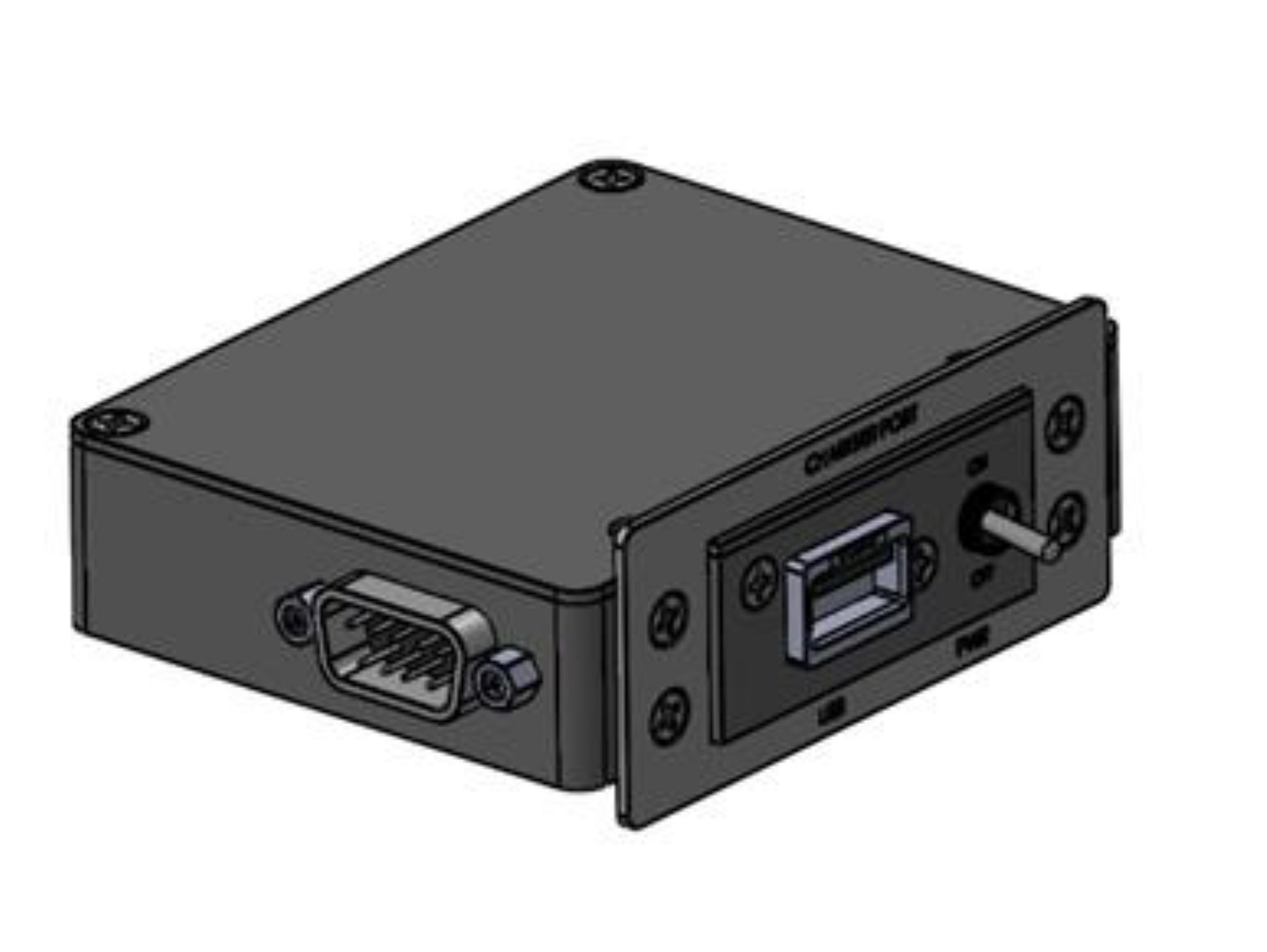

USB latéral IPS

SPÉCIFICATION DU PRODUIT

• Entrées : 28 V CC @ 1,0 A max – Protection contre les sous-tensions
• Sorties : 5,2 V CC @ 15 W max – Protection contre les courts-circuits – Limiteur de courant (conforme à Apple MFI)
• Poids : 8 oz / 227 g – Boîtier en aluminium de qualité aéronautique (6061-T6)
• Installation : 8 pieds / 2,4384 mètres – Distance maximale entre l’IPS et la tablette
• Trous de fixation : Quatre (4), taille #4 – 40

Connecteurs homologues – J1 (entrée)

P/N: M24308/2-1F

• Broche 1 – Alimentation 28 V CC
• Broche 2 – Masse
• Broche 3 – Châssis
• Broche 4 – Inhibition

NUMÉRO DE PIÈCE : 213013-19

Testé : Conforme aux exigences EASA TGL-36
Conforme à la FAA AC 120-76B
Respecte les normes MIL-STD-461 « EMI »

RTCA DO-160G: Sections 7(B), 8(S), 15(A), 17(B), 18(R), 19(BCX), 20(TT), 21(MM), 25(A)

Montage : L’IPS est fixé sur la paroi latérale

Connecteurs homologues – J2 (sortie)

P/N: M24308/2-1F

• Broche 1 – Alimentation 5,2 V CC @ 15 W max
• Broche 2 – Sense (-) Blanc
• Broche 3 – Sense (+) Vert
• Broche 4 – Masse

Conforme :

Conformité : Avionics Support Group est développeur Apple MFI
